Com esse equipamento realiza-se um ensaio qualitativo da ventilação natural em modelos em 2D, esse ensaio possibilita a observação de diversos fenômenos de ventilação natural relacionado a sua interação com o ambiente construído, possibilitando ao aluno um maior repertório de estratégias utilizando a ventilação para realizar um projeto com um bom balanço energético.

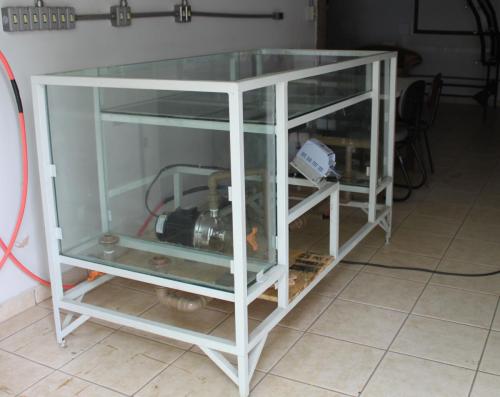

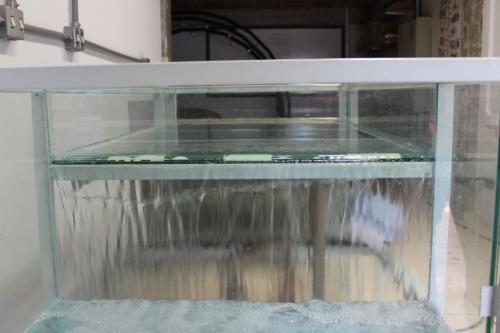

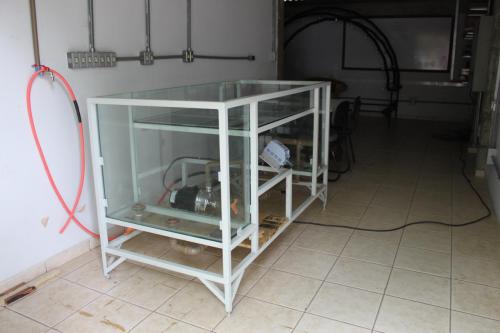

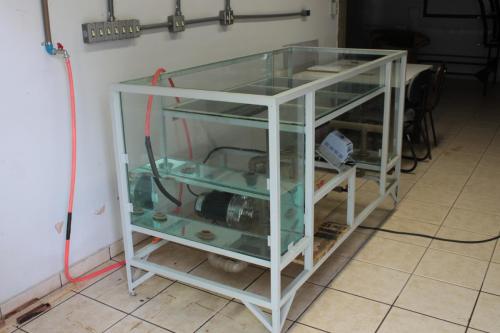

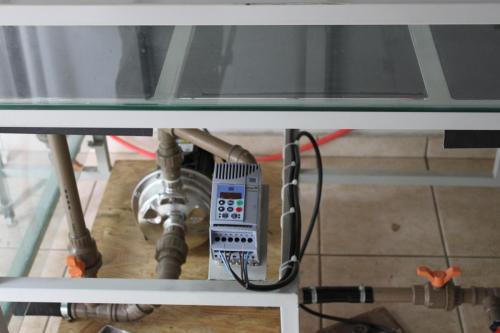

A mesa d’água é composta por dois reservatórios, um a montante e outro a jusante, uma superfície plana nivelada por onde há o escoamento da água. Os dois reservatórios são conectados por uma bomba d’água que bombeia de um para o outro. Essa bomba, por sua vez, é controlada por um inversor de frequência que possibilita a variação da velocidade do fluxo de água entre os reservatórios.
Para auxiliar a observação do escoamento do líquido, adicioná-se a água detergente que, após um certo tempo com o equipamento ligado, forma-se uma espuma que, devido ao contraste entre a com branca da espuma e o fundo escuro da da mesa, facilitando a observação. Os modelos em 2D podem ser em planta ou corte e de preferencia fabricados com um material que que não se danifique em contato com a água.
Segue abaixo um vídeo sobre o funcionamento da mesa d’água.
