Essa aula tem como objetivo ensinar aos alunos sobre o movimento aparente do sol e estudar a insolação em diferentes épocas do ano e também para diferentes latitudes.

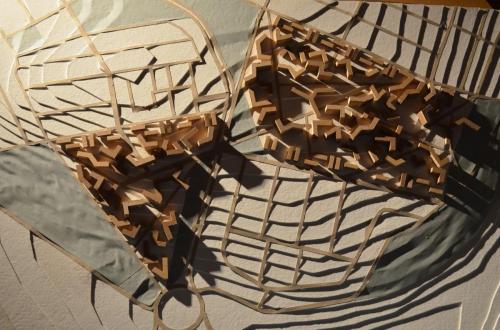

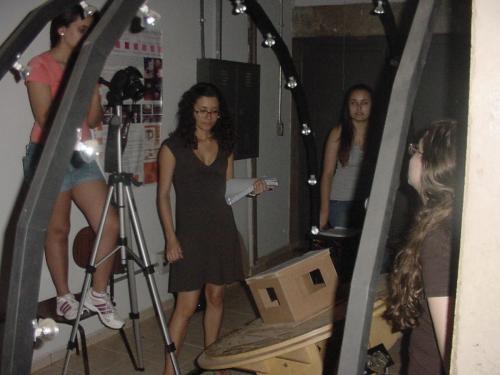

O equipamento é formado por 03 arcos, cada um contendo 13 lâmpadas dicroicas, elas estão posicionadas em intervalos de uma hora, começando às 06hrs e terminando às 18hrs. Os dois arcos das extremidades correspondem aos solstícios e o arco central ao equinócio.

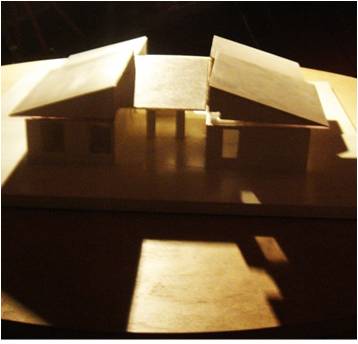

Para definir a latitude desejada, basta colocar a maquete na mesa ao centro do heliodon e incliná-la, há, na lateral da mesa, uma marcação referente ao ângulo de inclinação, esse ângulo corresponde ao valor da latitude que será simulado no equipamento.
Com o objetivo de facilitar o uso por parte dos alunos, foi desenvolvido um manual de utilização do heliodon, nele há o passo a passo de como utilizar o equipamento.
Relatório final Estudo do potencial de utilização do Heliodon em projetos arquitetônicos
